گیربکس صنعتی

گیربکس صنعتی یکی از اجزای اصلی سیستم‌های انتقال قدرت در ماشین‌آلات سنگین و خطوط تولید است که وظیفه آن کاهش یا افزایش سرعت چرخش، تغییر گشتاور خروجی و تطبیق عملکرد موتور با نیاز واقعی تجهیزات مصرف‌کننده است. در بسیاری از ماشین‌آلات صنعتی، الکتروموتور به تنهایی قادر به تأمین شرایط کاری مورد نیاز نیست؛ زیرا موتور معمولاً با سرعت ثابت و گشتاور مشخص کار می‌کند، در حالی که تجهیزات صنعتی مانند نوار نقاله، میکسر، آسیاب، جرثقیل، پمپ‌ها و ماشین‌آلات فرآیندی به سرعت و نیروی متفاوتی نیاز دارند. گیربکس با استفاده از مجموعه‌ای از چرخ‌دنده‌های مهندسی‌شده این اختلاف را جبران کرده و انتقال توان را با راندمان بالا انجام می‌دهد. ساختار گیربکس صنعتی شامل قطعاتی مانند چرخ‌دنده‌ها، شفت‌ها، یاتاقان‌ها، پوسته، سیستم روانکاری و آب‌بندی است که طراحی هر بخش تأثیر مستقیمی بر طول عمر و قابلیت اطمینان دستگاه دارد. انتخاب نوع گیربکس، نسبت تبدیل، توان ورودی، گشتاور مورد نیاز، شرایط محیطی و نحوه نصب از مهم‌ترین پارامترهایی هستند که هنگام خرید باید بررسی شوند. در صنایع مختلف مانند فولاد، سیمان، معدن، نفت و گاز، پتروشیمی، صنایع غذایی و خطوط بسته‌بندی، استفاده از گیربکس مناسب باعث کاهش استهلاک تجهیزات، افزایش بهره‌وری تولید و جلوگیری از توقف‌های ناخواسته می‌شود. به همین دلیل انتخاب گیربکس صنعتی تنها بر اساس توان موتور انجام نمی‌شود و نیازمند بررسی دقیق شرایط کاری و فرآیند صنعتی است.


گیربکس صنعتی دستگاهی مکانیکی است که برای انتقال نیرو از یک شفت (محور) چرخان به شفت دیگر در ماشین آلات صنعتی استفاده می‌ شود. وظیفه اصلی گیربکس کنترل سرعت و گشتاور ورودی و تنظیم آن به میزان دلخواه است. به عبارت دیگر، گیربکس ها می توانند سرعت چرخش را کاهش یا افزایش داده و گشتاور را به طور متناسب تغییر دهند. شرکت دلکو صنعت ارائه دهنده انواع گیربکس صنعتی کرانویل و شافت موازی در برندهای مختلف است. جهت کسب اطلاعات بیشتر در زمینه انتخاب گیربکس کرانویل مناسب و دریافت مشاوره رایگان با متخصصان و کارشناسان دلکو صنعت تماس بگیرید.

گیربکس صنعتی چیست؟

گیربکس صنعتی Industrial Gearbox با توجه به ابعاد و وزنی که دارد قدرتمندترین نوع گیربکس موجود در صنعت است که توسط شرکت دلکو صنعت به بازار عرضه می شود. گیربکس‌ صنعتی بیشترین گشتاور ممکن را در خروجی خود منتقل می کنند.این گیربکس ها با توجه به ابعاد بزرگ و وزن بالایی که دارند در صنایع مادر و دستگاه های بزرگ که محدودیت فضا نداشته باشیم به کار گرفته می‌شوند. گیربکس صنعتی یک تجهیز مکانیکی برای انتقال و تغییر ویژگی‌های توان تولیدشده توسط موتور است که با استفاده از مجموعه‌ای از چرخ‌دنده‌ها، شفت‌ها و یاتاقان‌ها، سرعت دوران را کاهش داده و گشتاور خروجی را افزایش می‌دهد. در بسیاری از ماشین‌آلات صنعتی، الکتروموتور با سرعت بالا و گشتاور مشخص کار می‌کند، اما تجهیزات مصرف‌کننده مانند نوار نقاله، میکسر، کوره، آسیاب، جرثقیل و ماشین‌آلات فرآیندی به نیروی چرخشی متفاوتی نیاز دارند. گیربکس صنعتی بین موتور و دستگاه قرار می‌گیرد تا این اختلاف را جبران کرده و توان را متناسب با نیاز ماشین منتقل کند.

عملکرد گیربکس بر پایه تغییر نسبت انتقال نیرو انجام می‌شود. زمانی که چرخ‌دنده محرک کوچک‌تر از چرخ‌دنده خروجی باشد، سرعت کاهش پیدا کرده و در مقابل گشتاور افزایش می‌یابد. این ویژگی باعث می‌شود تجهیزات صنعتی بتوانند بارهای سنگین را با فشار کمتر روی موتور جابه‌جا کنند. به همین دلیل گیربکس‌ها در خطوط تولیدی که نیاز به حرکت یکنواخت، قدرت بالا و کارکرد مداوم دارند، نقش حیاتی دارند. گیربکس‌های صنعتی در مدل‌های مختلفی مانند گیربکس هلیکال، حلزونی، خورشیدی، کرانویل پینیون، آویز (شافت موازی) و گیربکس‌های ترکیبی تولید می‌شوند. هر مدل برای شرایط خاصی از نظر میزان بار، سرعت، فضای نصب، راندمان و محیط کاری طراحی شده است. برای مثال در صنایع فولاد و معدن معمولاً گیربکس‌هایی با گشتاور بالا و ساختار مقاوم استفاده می‌شوند، در حالی که در صنایع غذایی و دارویی، بهداشت، جنس بدنه و قابلیت شست‌وشو اهمیت بیشتری دارد. انتخاب صحیح گیربکس صنعتی نیازمند بررسی پارامترهایی مانند توان موتور، گشتاور خروجی، ضریب کار، نوع بار، ساعات کارکرد، دمای محیط، نحوه نصب و شرایط نگهداری است. انتخاب اشتباه می‌تواند باعث افزایش مصرف انرژی، خرابی چرخ‌دنده‌ها، داغ شدن گیربکس و توقف خط تولید شود. به همین دلیل در خرید گیربکس صنعتی باید علاوه بر مشخصات فنی، تجربه سازنده و خدمات پشتیبانی نیز مورد توجه قرار گیرد.

انواع گیربکس صنعتی با توجه به خروجی

انتخاب گیربکس صنعتی فقط بر اساس توان موتور انجام نمی‌شود؛ یکی از پارامترهای مهم در انتخاب صحیح، نوع خروجی گیربکس و نحوه انتقال نیرو به ماشین‌آلات است. شفت خروجی، فلنج خروجی یا سیستم اتصال گیربکس باید با ساختار مکانیکی دستگاه مصرف‌کننده هماهنگ باشد تا انتقال گشتاور بدون ایجاد فشار اضافی، لرزش و استهلاک انجام شود. در صنایع مختلف، نوع خروجی گیربکس با توجه به فضای نصب، نوع بار، میزان گشتاور مورد نیاز و روش اتصال به تجهیزات انتخاب می‌شود. برای مثال در نوار نقاله‌ها معمولاً گیربکس‌هایی با خروجی شافت مستقیم یا هالو شافت استفاده می‌شوند، در حالی که در ماشین‌آلاتی مانند میکسرها و همزن‌های صنعتی ممکن است خروجی فلنج‌دار یا شافت‌دار برای تحمل بارهای شعاعی و محوری مناسب‌تر باشد. معمولا گیربکس صنعتی براساس شکل ظاهری و نوع ورودی و خروجی آن تقسیم بندی می شود. در زیر به انواع گیربکس صنعتی از نظر ظاهری اشاره شده است. گیربکس‌های صنعتی با توجه به نوع خروجی در مدل‌های مختلفی مانند شافت مستقیم، هالو شافت، فلنجی، پایه‌دار و شافت موازی تولید می‌شوند. هر کدام از این طراحی‌ها برای شرایط نصب و نوع بار مشخصی کاربرد دارند. در کنار این مدل‌ها، گیربکس دور متغیر نیز برای کاربردهایی که نیاز به تنظیم سرعت خروجی دارند استفاده می‌شود. این نوع گیربکس امکان تغییر دور خروجی متناسب با فرآیند کاری را فراهم کرده و در ماشین‌آلاتی مانند میکسرها، خطوط بسته‌بندی و تجهیزات تولیدی کاربرد دارد. انتخاب نوع خروجی گیربکس باید بر اساس میزان گشتاور، نحوه اتصال، فضای نصب و شرایط کاری انجام شود.

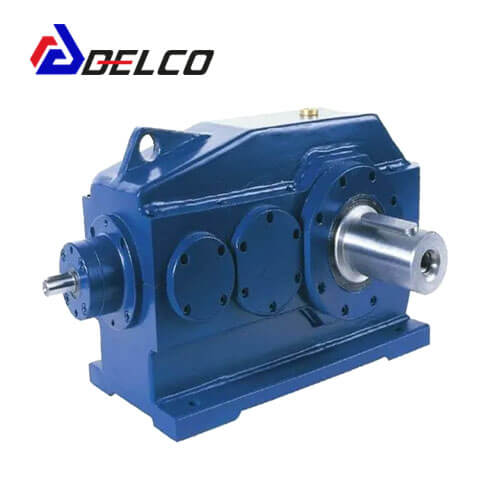

• گیربکس صنعتی شافت موازی یا Z

ورودی و خروجی در این نوع گیربکس با یک دیگر موازی می باشد. ورودی و خروجی می تواند به صورت هالو و یا شافت دار باشد. در این مدل می توان دو ورودی و دو خروجی به دست آورد
 چرخ‌دنده های از نوع هلیکال ساده و یا هلیکال جناقی هستند که تحمل گشتاور بالایی دارد.

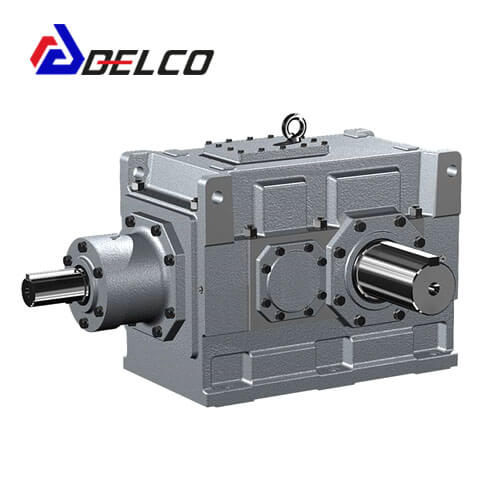

• گیربکس صنعتی 90 درجه

ورودی و خروجی در این مدل بر یکدیگر عمود هستند. گیربکس صنعتی 90 درجه می تواند یک ورودی و دو خروجی و یا دو ورودی و یک خروجی داشته باشد. علاوه بر چرخ‌دنده های هلیکال یا جناقی یک زوج چرخ‌دنده مخروجی نیز وجود دارد که دور و گشتاور خروجی را 90 درجه تغییر جهت می دهد.

ورودی گیربکس‌ صنعتی می تواند فلنج جهت کوپل با دستگاه مولد توان مانند هیدروموتور و الکتروموتور باشد و یا به صورت هالو جهت ورودی شافت باشد. البته متداول ترین نوع ورودی، شافت دار است که می توان با استفاده از انواع کوپلینگ توان را به آن انتقال داد. همواره توصیه می شود که از کوپلینگ هیدرولیک جهت نصب آن استفاده شود تا از انتقال شوک و لرزش به جلوگیری شود.

انواع گیربکس صنعتی بر اساس نسبت تبدیل و سایز

یکی دیگر از روش های طبقه بندی گیربکس های صنعتی براساس تعداد طبقات و محورهای آن می باشد که به صورت مستقیم با نسبت تبدیل گیربکس در ارتباط است. هر چه نسبت تبدیل گیربکس بالاتر باشد، تعداد محورهای گیربکس نیز افزایش می یابد.

گیربکس صنعتی دو محور

گیربکس صنعتی دو محوره عموما برای نسبت تبدیل های پایین تا 1:10 استفاده می شود.

• گیربکس صنعتی سه محور

گیربکس صنعتی سه محوره برای نسبت تبدیل های متوسط تا حدود 1:80 مورد استفاده قرار می گیرد.

• گیربکس صنعتی چهار محور

گیرکس صنعتی چهار محوره برای نسبت تبدیل های بالا، دورهای پایین و انتقال گشتاورهای بالا استفاده می شود.

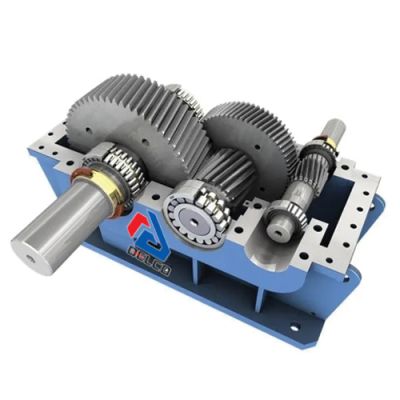

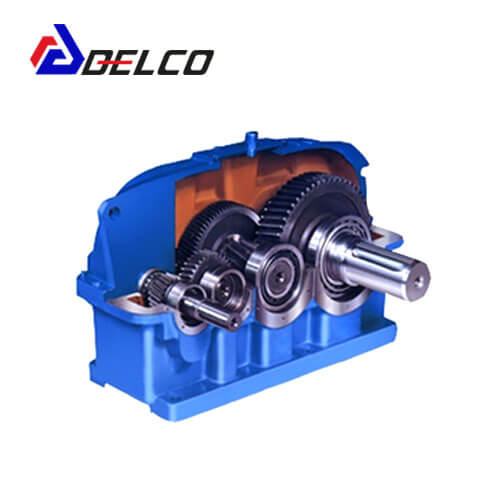

اجزای گیربکس صنعتی

گیربکس صنعتی مجموعه‌ای از قطعات مکانیکی دقیق است که وظیفه انتقال، تغییر سرعت و افزایش گشتاور خروجی موتور را بر عهده دارد. عملکرد صحیح یک گیربکس فقط به کیفیت چرخ‌دنده‌ها وابسته نیست؛ بلکه هماهنگی تمام اجزای داخلی مانند شفت، یاتاقان، پوسته، سیستم روانکاری و آب‌بندی، تعیین‌کننده عمر کاری و راندمان آن است. خرابی هر کدام از این قطعات می‌تواند باعث افزایش صدا، لرزش، داغ شدن گیربکس و حتی توقف خط تولید شود. در صنایع سنگین مانند فولاد، سیمان، معدن، نفت و گاز و صنایع فرآیندی، گیربکس‌ها معمولاً به صورت مداوم و تحت بار بالا کار می‌کنند. به همین دلیل شناخت اجزای اصلی گیربکس صنعتی به مهندسان تعمیرات و خرید کمک می‌کند تا هنگام انتخاب، نصب و نگهداری، تصمیم دقیق‌تری داشته باشند. اطلاع از اجزا و قطعات به کار رفته در گیربکس صنعتی، به نگهداری مناسب و تعمیرات احتمالی آن کمک شایان می کند. در زیر اجزای اصلی هر گیربکس صنعتی نشان داده شده است.

•  شافت ورودی
• آب بند
• بیرینگ ها و یاتاقان ها
• چرخ‌دنده ها
• محورها
• شافت خروجی
• پوسته

در صورتیکه گیربکس شامل توان حرارتی شود، استفاده از سیستم خنک کننده برای آن ضروریست.

نحوه نصب گیربکس صنعتی

گیربکس صنعتی همانند سایر گیربکس ها امکان نصب در تمامی حالت های ممکن و به صورت افقی و عمودی را دارند. البته این گیربکس ها با توجه به وزن بالایی که دارند معمولا به صورت افقی و بر روی پایه های خود نصب می شوند. نصب صحیح این محصول نقش کلیدی در عملکرد پایدار، طول عمر بالا و جلوگیری از خرابی‌های زودهنگام دارد. هرگونه اشتباه در نصب می‌تواند باعث لرزش، نشتی روغن، داغ شدن بیش از حد یا حتی شکست مکانیکی قطعات شود. در ادامه مراحل کلی و نکات تخصصی نصب گیربکس صنعتی ارائه شده است:

مراحل و نکات مهم نصب گیربکس صنعتی

• بررسی اولیه گیربکس و موتور

 پیش از نصب، بررسی کنید که گیربکس فاقد آسیب فیزیکی یا نشتی روغن باشد. همچنین مطمئن شوید شافت‌ها، فلنچ‌ها و سطوح نصب تمیز و بدون زنگ‌زدگی یا پلیسه هستند.

• تراز دقیق گیربکس با موتور

 گیربکس باید با دقت بالا با الکتروموتور یا منبع محرک هم‌راستا شود. استفاده از ابزارهایی مانند ساعت اندیکاتور یا لیزر الاینمنت در این مرحله بسیار مؤثر است. عدم تراز صحیح موجب فشار ناخواسته به یاتاقان‌ها و افزایش استهلاک می‌شود.

• نصب کوپلینگ یا فلنچ اتصال

 در صورت نیاز به کوپل، از کوپلینگ مناسب استفاده کرده و از محکم بودن پیچ‌ها اطمینان حاصل کنید. در مدل‌های فلنچ‌دار، گیربکس باید به‌درستی به موتور پیچ شود و از واشرهای ضدلرزش استفاده شود.

• نصب گیربکس روی پایه مستحکم

 پایه یا شاسی نصب باید کاملاً تراز، بدون لرزش و از جنس مقاوم باشد. در غیر این صورت، نیروهای اضافی به گیربکس وارد شده و کارکرد آن دچار اختلال می‌شود.

• روانکاری مناسب

 پس از نصب، روغن‌کاری اولیه طبق دفترچه راهنمای گیربکس انجام شود. سطح روغن باید دقیقاً در حد تعیین‌شده باشد و از روغن توصیه‌شده توسط سازنده استفاده شود.

• بررسی چرخش اولیه و بدون بار

 قبل از راه‌اندازی کامل، گیربکس را بدون بار بچرخانید تا از نبودن صدا، لرزش یا نشتی اطمینان حاصل شود.

• نصب محافظ‌ها و سنسورها

 در پروژه‌های صنعتی، نصب محافظ شافت، سنسور دما و ارتعاش، و تجهیزات مانیتورینگ برای جلوگیری از حوادث و پایش وضعیت گیربکس توصیه می‌شود.

با رعایت این مراحل و دستورالعمل‌ها، عملکرد گیربکس در طول زمان بهینه باقی می‌ماند و از هزینه‌های ناشی از تعمیر یا تعویض جلوگیری می‌شود.


نکاتی در مورد گیربکس صنعتی

• با توجه به وزن بالای گیربکس و ابعاد بزرگ آن، امکان لرزش در گیربکس وجود دارد. دقت در نصب صحیح و همتراز بودن گیربکس از اهمیت بالایی برخوردار است
• گیربکس های صنعتی به دلیل چرخ‌دنده های بزرگی که جهت انتقال گشتاورهای بالا دارند، نسبت به سایر گیربکس دمای بالاتری دارند. استفاده از یک سیستم خنک کننده خارجی به کاهش دمای آن کمک می کند
• این گیربکس ها نسبت به سایر گیربکس ها صدای بالاتری دارند که ناشی از تماس دنده های آن با یکدیگر است.
• استفاده از روغن مناسب و مقدار کافی جهت کارکرد مناسب از اهمیت بالایی برخوردار است.

کاربرد گیربکس صنعتی در صنایع مختلف

• کانوایر بزرگ
• بالمیل
• آسیاب
• صنایع نفت و پتروشیمی
• صنایع تولید آرد
• صنایع موارد غذایی
• دستگاه پرس
• جرثقیل

خرید گیربکس صنعتی

خرید گیربکس صنعتی فقط انتخاب یک مدل بر اساس توان موتور نیست. بسیاری از خرابی‌های زودهنگام گیربکس در کارخانه‌ها به دلیل انتخاب اشتباه نسبت تبدیل، گشتاور، نوع خروجی یا عدم توجه به شرایط کاری اتفاق می‌افتد. ممکن است یک گیربکس از نظر توان اسمی مناسب باشد، اما در شرایط واقعی مانند بارهای ضربه‌ای، کارکرد مداوم، دمای بالا یا محیط‌های آلوده نتواند عملکرد قابل قبولی داشته باشد. برای انتخاب گیربکس صنعتی مناسب باید ابتدا مشخص شود تجهیز مورد نظر چه کاری انجام می‌دهد، چه مقدار نیرو نیاز دارد و در چه شرایطی کار می‌کند. پارامترهایی مانند نوع ماشین، سرعت ورودی، دور خروجی، گشتاور، نحوه نصب، میزان بار و ساعات کارکرد، نقش اصلی در انتخاب گیربکس دارند. شرکت دلکو صنعت مفتخر است که به عنوان بزرگترین هایپر صنعت و وارد کننده تجهیزات صنعتی، انواع گیربکس را در اختیار کارخانجات و صنایع بزرگ و کوچک قرار دهد. مانند قیمت سایر گیربکس ها، قیمت این محصول که توسط دلکو صنعت در نظر گرفته شده نیز مناسب و مقرون به صرفه است شما عزیزان می توانید جهت کسب اطلاعات بیشتر درباره انتخاب گیربکس‌ صنعتی مناسب از برندهای مختلف و اطلاع از آخرین قیمت ها با کارشناسان و متخصصان شرکت دلکو صنعت تماس حاصل فرمایید و از مشاوره رایگان بهره مند شوید.

علت داغ شدن گیربکس صنعتی

داغ شدن گیربکس صنعتی یکی از مشکلات رایج در صنایع مختلف است که در صورت بی‌توجهی می‌تواند منجر به کاهش عمر مفید قطعات، افت بازدهی و حتی توقف خط تولید شود. علت اصلی این افزایش دما معمولاً به افزایش اصطکاک داخلی، ناکارآمدی سیستم روانکاری، یا بارگذاری بیش از حد مربوط می‌شود. یکی از دلایل مهم، استفاده از روغن نامناسب یا کاهش سطح و کیفیت روانکار در گیربکس است. روانکاری ناکافی باعث افزایش اصطکاک بین چرخ‌دنده‌ها و یاتاقان‌ها شده و دما را به سرعت بالا می‌برد. همچنین در مواردی که گیربکس زیر بار بیش از حد مجاز یا در سرعت‌های خارج از محدوده طراحی‌شده کار می‌کند، حرارت زیادی تولید می‌شود.

طراحی غیراصولی یا تهویه نامناسب نیز ممکن است باعث تجمع گرما در پوسته گیربکس شود. علاوه‌براین، خرابی بلبرینگ‌ها یا مشکلات در تنظیم لقی بین دنده‌ها نیز نقش مهمی در افزایش دما دارند. برای جلوگیری از این مشکل، باید نظارت منظم بر وضعیت روانکار، بار کاری، سیستم تهویه و بازبینی اجزای داخلی گیربکس انجام شود. همچنین استفاده از سنسورهای حرارتی و تحلیل ارتعاش می‌تواند به تشخیص زودهنگام مشکلات کمک کند.

قیمت گیربکس صنعتی

قیمت گیربکس صنعتی به عوامل متعددی بستگی دارد و نمی‌توان برای آن یک عدد ثابت در نظر گرفت. نوع گیربکس (مانند هلیکال، شافت مستقیم، حلزونی، کرانویل، آویز و ...) نقش تعیین‌کننده‌ای در قیمت نهایی دارد. هر کدام از این مدل‌ها بسته به مکانیزم انتقال قدرت و کاربرد خاص خود، بازه قیمتی متفاوتی دارند.

برخی از عوامل مؤثر بر قیمت گیربکس صنعتی عبارت‌اند از:

• توان و گشتاور خروجی: هرچه ظرفیت تحمل گشتاور بالاتر باشد، قیمت نیز افزایش می‌یابد.
• نسبت تبدیل (ratio): گیربکس‌هایی با نسبت تبدیل خاص‌تر معمولاً قیمت بالاتری دارند.
• جنس بدنه و چرخ‌دنده‌ها: گیربکس‌ چدنی یا فولادی نسبت به نمونه‌های آلومینیومی یا پلاستیکی گران‌تر هستند. همچنین استفاده از چرخ‌دنده‌های سخت‌کاری شده قیمت را افزایش می‌دهد.
• برند و کشور سازنده: برندهای اروپایی و آمریکایی مانند SEW، NORD، Bonfiglioli و Lenze معمولاً قیمت بالاتری نسبت به نمونه‌های آسیایی دارند.
• آپشن‌های اضافی: مانند سنسور حرارتی، فلنچ خاص، کوپل مستقیم با الکتروموتور یا ترمز الکترومغناطیسی.

در بازار ایران، قیمت گیربکس صنعتی می‌تواند از چند میلیون تومان تا چند ده میلیون تومان متغیر باشد. برای انتخاب دقیق و مقرون‌به‌صرفه، مشورت با کارشناسان فروش دلکو صنعت و بررسی مشخصات فنی ضروری است.
