گیربکس آویز موتوواریو
گیربکس آویز موتوواریو با نماد S نشان داده می شود و در 14 سایز مختلف تولید می شود. بیشترین توان الکتروموتور قابل کوپل با گیربکس آویز موتوواریو 45 کیلووات است. ماکزیمم گشتاور قابل انتقال توسط گیربکس شافت موازی موتوواریو 7800 نیوتن متر و بیشتر قطر شافت خروجی گیربکس 90 میلیمتر است.
-
تحویل اکسپرس
-
خدمات آموزشی
-
کیفیت بالا
-
مشاوره فنی
قیمت : {{ price }} تومان
قیمت : {{ price }} تومان
قیمت : {{ price }} تومان
گیربکس آویز موتوواریو یکی از پرکاربردترین و تخصصی ترین انواع گیربکس های صنعتی است که در صنایع مختلف از جمله خطوط نوار نقاله، سیستم های جابجایی مواد و ماشین آلات سنگین استفاده می شود. این گیربکس با طراحی جمع وجور و قابلیت نصب آسان، گزینه ای ایده آل برای فضاهای محدود محسوب می شود. نسبت تبدیل دقیق، راندمان بالا و طول عمر طولانی از مهم ترین ویژگی های آن است. گیربکس آویز موتوواریو با کیفیت ساخت بالا و قابلیت تحمل بارهای شعاعی و محوری، عملکردی پایدار و کم هزینه ارائه می دهد و انتخابی مناسب برای مهندسان و مدیران فنی است که به دنبال بهینه سازی خطوط تولید خود هستند. گیربکس آویز به دلیل فضای بیشتر درون آن نسبت به سایر مدل های گیربکس روانکاری بهتری دارد و در نتیجه تنش های حرارتی کمتری در آن ایجاد می شود. شرکت دلکو صنعت به عنوان عرضه کننده انواع گیربکس شافت موازی موتوواریو آماده ارائه مشاوره و پیشنهاد فنی به مشتریان عزیز است. جهت دریافت لیست قیمت و کاتالوگ گیربکس آویز موتوواریو با کارشناسان شرکت دلکو صنعت تماس بگیرید.

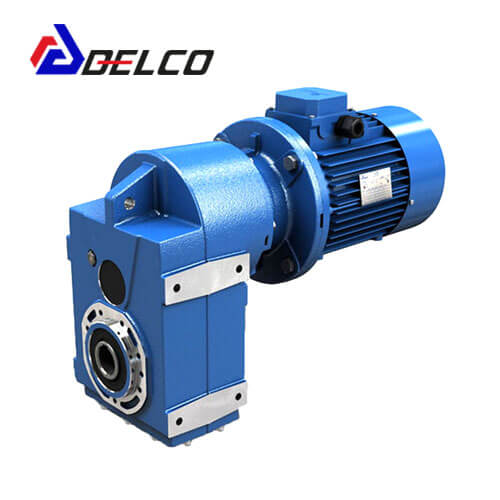

فروش گیربکس آویز موتوواریو Motovario
شرکت موتوواریو ایتالیا با سال ها تجربه در زمینه تولید انواع گیربکس آویز با کیفیت توانسته بخش اعظمی از بازار صنعت در دنیا و ایران را به خود اختصاص دهد. این شرکت ایتالیایی گیربکس های آویز خود را در مدل های مختلف و با جنس پوسته چدن با استحکام بالا تولید می کند. هایپر صنعت دلکو مفتخر است که انواع گیربکس آویز موتوواریو را به صورت نو و با کیفیت بالا در اختیار شما صنعتگران و مصرف کنندگان گرامی قرار دهد. گیربکس آویز موتوواریو انتخابی ایده آل برای صنایعی است که به دنبال عملکرد پایدار، طول عمر بالا و نصب آسان هستند. این گیربکس با طراحی فشرده، راندمان انرژی بهینه و قابلیت تحمل بارهای سنگین، یکی از پرفروش ترین محصولات بازار محسوب می شود. برند موتوواریو با سال ها تجربه در تولید گیربکس صنعتی، کیفیتی تضمین شده و خدمات پس از فروش قابل اعتماد ارائه می دهد. خرید گیربکس آویز موتوواریو از ما به معنای دریافت محصولی اصل، مشاوره تخصصی و تحویل سریع است. همین حالا برای استعلام قیمت و دریافت مشاوره رایگان تماس بگیرید و خط تولید خود را با انتخابی اقتصادی و مطمئن ارتقا دهید.
طبقه بندی گیربکس شافت موازی موتوواریو Motovario
- گیربکس شافت موازی موتوواریو با کد اختصاری S نشان داده می شود و بر اساس نوع ورودی به صورت زیر طبقه بندی می شود:
- S : گیربکس آویز با ورودی فلنج (متناسب جهت کوپل با الکتروموتور)
- CS : گیربکس آویز کوپل مستقیم با الکتروموتور (گیر موتور)
- IS : گیربکس آویز با ورودی شفت
- PS : گیربکس آویز با ورودی کوپلینک انعطاف پذیر جهت کوپل با الکتروموتور
انواع گیربکس شافت موازی موتوواریو بر اساس نوع خروجی
- S… C : گیربکس شافت موازی موتوواریو با خروجی هالو شافت
- S… D : گیربکس شافت موازی موتوواریو با خروجی شافت
- S… L : گیربکس شافت موازی موتوواریو با خروجی هالو بونفیکس (شیرینک دیسک)
مشخصات فنی گیربکس آویز موتوواریو
گیربکس آویز موتوواریو یکی از پرکاربردترین گیربکس های صنعتی است که با طراحی شافت موازی و بدنه ای مقاوم از جنس چدن خاکستری، عملکردی پایدار و طولانی مدت ارائه می دهد. این گیربکس در سایزهای متنوع و با نسبت تبدیل های مختلف تولید می شود تا پاسخگوی نیاز خطوط تولید، نوار نقاله ها و سیستم های انتقال مواد باشد. توان ورودی این گیربکس ها از حدود 0.12 تا 45 کیلووات متغیر است و گشتاور خروجی آن ها می تواند به بیش از 9000 نیوتن متر برسد. وجود چرخ دنده های سخت کاری شده، تحمل بار شعاعی و محوری بالا و راندمان انرژی مناسب، این محصول را به گزینه ای ایده آل برای کاربری های پیوسته و سنگین تبدیل کرده است. نصب آسان در موقعیت های مختلف، قابلیت کوپل با موتورهای الکتریکی استاندارد و رعایت استانداردهای بین المللی طراحی باعث شده گیربکس آویز موتوواریو انتخاب مهندسان برای پروژه های صنعتی باشد. گیربکس شافت موازی Motovario در 14 سایز مختلف 052 و 053 و 062 و 063 و 082 و 083 و 102 و 103 و 122 و 123 و 142 و 143 و 152 و 153 تولید می شود. این 14 سایز در 5 سری کلی 050 و 060 و 080 و 100 و 125 قرار می گیرند.
| گیربکس آویز موتوواریو سری S | ||||
| سایز گیربکس | حداکثر توان ورودی به گیربکس (کیلو وات) | حداکثر گشتاور خروجی (نیوتن متر) | نسبت تبدیل | قطر شافت خروجی گیربکس (میلیمتر) |
| S052 | 3 | 392 | 1:8.63 الی 1:72.83 | 30 |
| S053 | 1.5 | 411 | 1:74.2 الی 1:314.21 | 30 |
| S062 | 5.5 | 663 | 1:8 الی 1:67.47 | 35 |
| S063 | 2.2 | 634 | 1:81.43 الی 1:267.16 | 35 |
| S082 | 11 | 1000 | 1:7.34 الی 1:61.98 | 40 |
| S083 | 3 | 1000 | 1:67.52 الی 1:360.58 | 40 |
| S102 | 15 | 1600 | 1:8.06 الی 1:67.84 | 50 |
| S103 | 4 | 1600 | 1:74.18 الی 1:639.69 | 50 |
| S122 | 30 | 3000 | 1:8.48 الی 1:66 | 60 |
| S123 | 5.5 | 3000 | 1:71.07 الی 1:343.93 | 60 |
| S142 | 45 | 4200 | 1:4.11 الی 1:39.37 | 70 |
| S143 | 15 | 4500 | 1:45.76 الی 1:273.41 | 70 |
| S152 | 45 | 7300 | 1:4.06 الی 1:38.84 | 90 |
| S153 | 22 | 7800 | 1:40.1 الی 1:253.35 | 90 |
جهت اطلاع از موجودی و دری افت لیست قیمت گیربکس شافت موازی موتوواریو با کارشناسان و متخصصان شرکت دلکو صنعت تماس بگیرید.
مزایای گیربکس شافت موازی موتوواریو
- پوسته گیربکس از جنس چدن مقاوم و به صورت یکپارچه م ی باش د.
- چرخدنده ها از جنس فولاد مقاوم و سنگ زنی شده
- طول عمر بالای گیربکس
- کارکرد نرم و بی صدا
- توانایی انتقل گشتاور تا 3000 نیوتن متر
- توان ورودی تا 22 کیلووات
- تنوع در سایز بندی (14 سایز مختلف و 5 سری)
- ورودی به صورت فلنجدار، شافت دار و یا کوپل مستقیم با الکتروموتور
- تواناییی نصب در تمامی جهات ممکن و به صورت عمودی و افقی
- تنوع در نسبت تبدیل و تعداد طبقات گیربکس
نحوه کد گذاری الکتروگیربکس شافت موازی موتوواریو
برای بیان اطلاعات الکتروگیربکس ها از یک سری قوانین و قواعد جهت بیان اختصار واژگی های آن ها استفاده می شود. کد گذاری الکتروگیربکس های آویز موتوواریو به صورت زیر انجام می شود.
S103C FA91.3 160x14 250x28 B3
| B3 | 250x28 | 160x14 | 91.3 | FA | C | 103 | S | کد گیربکس |
| 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | شماره آیتم |
آیتم شماره 1: گیربکس های شافت موازی برند موتوواریو با علامت اختصاری S نمایش داده می شوند.
آیتم شماره 2: سایز گیربکس را نشان می دهد. گیربکس آویز موتوواریو دارای 14 سایز مختلف است.
آیتم شماره 3: نشان دهنده نوع خروجی گیربکس شافت موازی است
- S… C : گیربکس آویز با خروجی به صورت هالو شافت
- S… D : گیربکس آویز با خروجی شافت
- S… L : گیربکس آویز با خروجی هالو بونفیکس
آیتم شماره 4: نوع و اندازه فلنج خروجی گیربکس شافت موازی را مشخص می کند.
- FA: فلنج با ظاهر مربعی شکل
- FB, FC, FG : سه مدل فلنج دایره ای شکل با ابعاد مختلف است (ابعاد فلنج FB از FC بزرگتر می باشد. فلنج FG برای چهار سایز 142 و 143 و 152 و 153 تعریف می شود)
آیتم شماره 5: بیان کننده نسبت تبدیل گیربکس شافت موازی بوده و با توجه به تعداد طبقات گیربکس می تواند از 4.06 تا 394.69 متغیر باشد.
آیتم شماره 6: ابعاد فلنج یا شافت ورودی گیربکس را مشخص می کند و می تواند به یکی از دو صورت زیر بیان شود:
- P (PAM): مناسب جهت کوپل با الکتروموتور (به عنوان مثال الکتروموتور با فریم 160 و طول شافت 14 میلیمتر)
- E (ECE): در صورتیکه ورودی گیربکس شافت باشد، قطر آن را نشان می دهد. به عنوان مثال گیربکس با قطر شافت ورودی 28 میلیمتر
آیتم شماره 7: ابعاد خروجی گیربکس شافت موازی motovario را نشان می دهد.

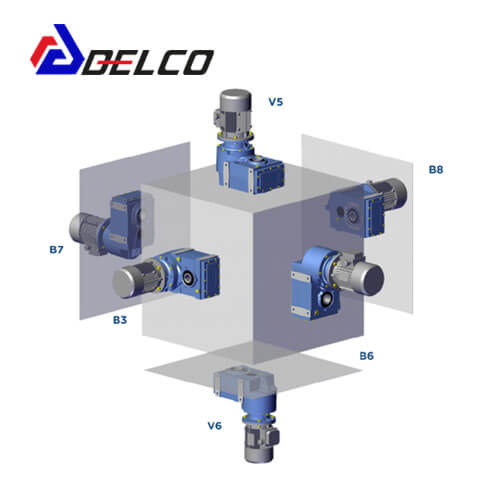

آیتم شماره 8: نحوه نصب گیربکس آویز را بیان می کند. گیربکس آویز موتوواریو می تواند به یکی از شش صورت B3 و B8 و B6 و B7 و V5 و V6 قرار گیرد.
نحوه نصب الکتروگیربکس شافت موازی موتوواریو
نصب صحیح الکتروگیربکس شافت موازی موتوواریو نقش مهمی در افزایش طول عمر و عملکرد بی نقص آن دارد. پیش از نصب، باید محل قرارگیری گیربکس تمیز، تراز و بدون لرزش باشد. شاسی یا پایه باید استحکام کافی برای تحمل وزن موتور و گیربکس داشته باشد. گیربکس را با دقت در موقعیت افقی یا عمودی مناسب قرار داده و از شل یا کج بودن اتصالات جلوگیری کنید. برای کوپل موتور و گیربکس از فلنج و کوپلینگ استاندارد استفاده کرده و هم محوری دقیق را با ابزار اندازه گیری بررسی کنید تا از ایجاد بارهای اضافی روی شفت جلوگیری شود. پیش از راه اندازی اولیه، سطح روغن را مطابق دستورالعمل کارخانه چک کرده و در صورت نیاز روغن مناسب اضافه کنید. در نهایت، پس از روشن کردن سیستم، صدای غیرعادی و دمای کارکرد را کنترل کنید تا از نصب صحیح اطمینان حاصل شود. رعایت این مراحل موجب کاهش استهلاک، افزایش راندمان و جلوگیری از خرابی های زودرس خواهد شد. الکتروگیربکس های آویز موتوواریو قابلیت نصب به صورت افقی و عمودی و در هر شش جهت زیر را دارا می باشد.
توان حرارتی گیربکس آویز موتوواریو
آگاهی از توان حرارتی هر گیربکس برای بهره برداری مناسب و کاهش استهلاک آن بسیار مهم و حیاتی است. توان ورودی به گیربکس باید زیر توان حرارتی باشد در غیر این صورت باید از یک خنک کننده خارجی جهت کاهش دمای پوسته گیربکس استفاده کرد. توان حرارتی در شرایط کاری زیر بیان می شود:
- کارکرد مداوم گیربکس با دور ورودی کمتر از 1800 دور در دقیقه
- نحوه نصب به صورت B3
- دمای محیط بهره برداری 25 درجه سانتیگراد
- ارتفاع در سطح دریا
- سرعت حرکت باد در اطراف گیربکس 21 متر بر ثانیه
در جدول زیر توان حرارتی بر حسب اسب بخار برای سری های مختلف گیربکس آویز موتوواریو نشان داده شده است:
| سایز گیربکس آویز موتوواریو سری S | توان حرارتی گیربکس (اسب بخار) |
| S052 | 7.5 |
| S062 | 11 |
| S082 | 20 |
| S102 | 26 |
| S122 | 40 |
| S142 | 60 |
| S152 | 70 |
روغن مورد نیاز برای روان کاری گیربکس آویز موتوواریو
روان کاری مناسب نقش کلیدی در افزایش عمر و عملکرد گیربکس آویز موتوواریو دارد. این گیربکس ها معمولاً با روغن های صنعتی پایه معدنی یا سنتتیک از نوع EP (Extreme Pressure) روان کاری می شوند که دارای افزودنی ضد سایش و مقاومت بالا در برابر فشار و حرارت هستند. انتخاب ویسکوزیته مناسب بر اساس دمای محیط و سرعت دوران اهمیت زیادی دارد؛ به طور معمول روغن های ISO VG 220 یا ISO VG 320 برای کاربری های استاندارد توصیه می شوند. در محیط های با دمای بالا یا بارگذاری سنگین، استفاده از روغن های سنتتیک با طول عمر بیشتر پیشنهاد می شود. قبل از تعویض یا اضافه کردن روغن، گیربکس باید خاموش و دمای آن متعادل باشد و روغن قبلی به طور کامل تخلیه شود. تعویض منظم روغن در بازه های زمانی مشخص شده توسط کارخانه سازنده، باعث کاهش اصطکاک، جلوگیری از داغ شدن بیش از حد و افزایش راندمان سیستم می شود. استفاده از روغن با کیفیت و برند معتبر، بهترین راهکار برای جلوگیری از استهلاک زودرس و کاهش هزینه های تعمیرات است. در جدول زیر مقدار روغن مورد نیاز جهت پر نمودن و روان کاری مناسب سایزهای مختلف گیربکس آویز موتوواریو نشان داده شده است. مقادیر بر حسب لیتر می باشد.
| مقدار روغن مورد نیاز گیربکس آویز موتوواریو (لیتر) | |||||||||
| S052/S053 | S062/S063 | S082/S083 | S102/S103 | S122/S123 | S142 | S143 | S152 | S153 | |
| B3 | 2.05 | 2.4 | 6 | 9 | 14.7 | 22 | 20 | 29.7 | 27 |
| B8 | 1.8 | 2.3 | 4 | 6 | 11.8 | 20 | 20 | 31 | 31 |
| B6 | 2.4 | 2.9 | 5.7 | 8 | 16 | 22 | 18 | 29.3 | 24 |
| B7 | 2.1 | 2.6 | 4.5 | 6.8 | 11.3 | 17.5 | 14 | 22.5 | 18 |
| V5 | 2.8 | 3.5 | 6.8 | 10.3 | 19 | 24.5 | 23.5 | 34.4 | 33 |
| V6 | 2.4 | 2.9 | 6.4 | 9.9 | 16 | 20.8 | 20 | 33.3 | 32 |
وزن گیربکس شافت موازی موتوواریو
در جدول زیر وزن سایزهای مختلف گیربکس به همراه الکتروموتور (سایز فریم الکتروموتور ذکر شده) نشان داده شده است. اوزان بر حسب کیلوگرم می باشد.
| وزن الکتروگیربکس شافت موازی موتوواریو سری CS با توجه به سایز فریم الکتروموتور ورودی | |||||||||
| 063 | 071 | 080 | 090S | 090L | 100 | 112 | 132S | 132M | |
| 050 | 19.5 | 20.4 | 25.1 | 29 | 31 | 36.5 | 48 | - | - |
| 060 | - | 23.9 | 28.7 | 32.6 | 34.6 | 40.1 | 51.6 | - | - |
| 080 | - | 36.5 | 41.6 | 44 | 45.5 | 50.6 | 62 | 76 | 87.6 |
| 100 | - | 47.5 | 52.6 | 55 | 56.5 | 61.6 | 73 | 87 | 98.6 |
| 125 | - | - | - | 91 | 92 | 98 | 108 | 123 | 132 |
قیمت گیربکس آویز موتوواریو
قیمت گیربکس آویز موتوواریو به عوامل متعددی مانند سایز، توان ورودی، گشتاور خروجی و نسبت تبدیل بستگی دارد. این گیربکس ها در مدل های مختلف برای کاربردهای سبک تا سنگین طراحی شده اند و هرچه توان و گشتاور بالاتر باشد، قیمت نیز افزایش می یابد. نوسانات نرخ ارز، هزینه واردات و برند نمایندگی نیز بر قیمت نهایی تأثیرگذار هستند. به طور معمول مدل های استاندارد با توان پایین، اقتصادی تر بوده و برای خطوط نوار نقاله و کاربری های سبک مناسب اند؛ در حالی که مدل های صنعتی با طراحی چند مرحله ای و تحمل بار شعاعی و محوری بالا، قیمت بیشتری دارند. انتخاب درست گیربکس با توجه به نیاز پروژه، باعث کاهش هزینه های اولیه و نگهداری در آینده می شود. برای استعلام دقیق قیمت، پیشنهاد می شود با کارشناسان فروش تماس بگیرید تا بر اساس مشخصات فنی شامل توان، دور خروجی و نوع شافت، بهترین پیشنهاد قیمت و زمان تحویل را دریافت کنید. این رویکرد کمک می کند خریدی مطمئن و مقرون به صرفه داشته باشید. قیمت گیربکس آویز موتوواریو با توجه به سایز و قطر شافت خروجی آن مشخص می شود. برای دریافت لیست قیمت گیربکس شافت موازی موتوواریو و دریافت مشاوره رایگان با کارشناسان و متخصصان واحد گیربکس شرکت دلکو صنعت تماس بگیرید. لازم به ذکر است در صورت عدم موجودی گیربکس از برند موتوواریو، کارشناسان شرکت از برندهای مشابه با همان کارایی به شما پیشنهاد خواهند داد.
