اینورتر تک فاز اینوت 1.5 کیلووات INVT GD20-1R5G-S2

در بسیاری از ماشین آلات صنعتی، کنترل دقیق سرعت موتور و کاهش مصرف انرژی یکی از نیازهای اصلی واحدهای تولیدی است. استفاده از یک اینورتر مناسب می تواند علاوه بر بهبود عملکرد موتور، از استهلاک تجهیزات و توقف های ناخواسته خط تولید جلوگیری کند. اینورتر INVT GD20-1R5G-S2 یکی از مدل های پرکاربرد سری GD20 اینوت است که برای کنترل موتورهای سه فاز با برق ورودی تک فاز 220 ولت طراحی شده است.

اینورتر تک فاز اینوت 1.5 کیلووات با قابلیت تنظیم دور موتور، کنترل گشتاور مناسب و امکانات حفاظتی کامل، در کاربردهایی مانند پمپ ها، فن ها، نوار نقاله ها و تجهیزات اتوماسیون صنعتی مورد استفاده قرار می گیرد. طراحی مناسب، ابعاد کامپکت و عملکرد پایدار باعث شده این مدل انتخاب مناسبی برای کاربرانی باشد که به دنبال یک راهکار اقتصادی و قابل اعتماد برای کنترل موتورهای صنعتی هستند. در ادامه مشخصات فنی، کاربردها و نکات مهم خرید اینورتر INVT GD20-1R5G-S2 بررسی می شود.

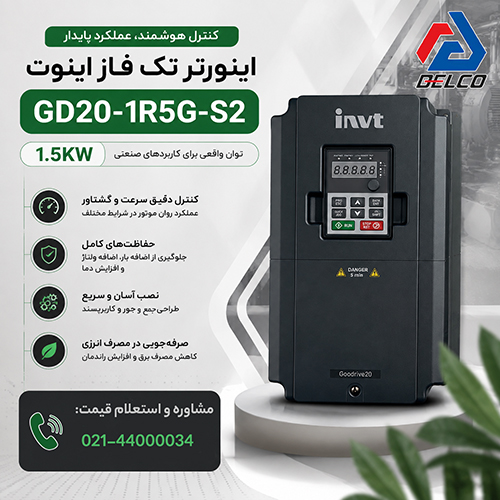

مزایای کلیدی استفاده از درایو INVT GD20-1R5G-S2

این درایو، مانند سایر محصولات سری GD20، مزایای فراوانی را برای کاربردهای صنعتی و تجاری ارائه می دهد:

1. تبدیل برق تک فاز به سه فاز
کاربرد اصلی: این مهم ترین مزیت برای بسیاری از کاربران است. با استفاده از این مدل از اینورتر اینوت، می توان موتورهای سه فاز AC که عموماً قدرتمندتر، بادوام تر و مقرون به صرفه تر از موتورهای تک فاز هم توان هستند را با برق تک فاز شهری (220 ولت) راه اندازی و کنترل کرد. این امر نیاز به کابل کشی سه فاز یا استفاده از موتورهای تک فاز ضعیف تر را از بین می برد.
مقرون به صرفه بودن: در بسیاری از مناطق، دسترسی به برق سه فاز هزینه بر یا غیر ممکن است. این درایوها راه حلی اقتصادی برای بهره گیری از مزایای موتورهای سه فاز در این شرایط هستند.

2. کنترل دقیق سرعت موتور
انعطاف پذیری بالا: در مقابل راه اندازی موتور با سرعت ثابت (که توسط شبکه برق تعیین می شود)، درایو امکان تنظیم دقیق سرعت موتور را در بازه وسیع (معمولاً 0 تا 400 هرتز) فراهم می کند. این قابلیت به بهینه سازی فرآیندها، صرفه جویی در مصرف انرژی و افزایش کیفیت محصول نهایی کمک شایانی می کند.
کنترل V/F و SVC: پشتیبانی از هر دو مد کنترلی (V/F برای کاربردهای ساده و SVC برای دقت بالاتری کنترلی) انعطاف پذیری را در انتخاب روش کنترلی متناسب با نیاز هر کاربرد افزایش می دهد.

3. راه اندازی و توقف نرم (Soft Start/Stop)
کاهش تنش مکانیکی و الکتریکی: درایو موتور را به صورت تدریجی و با شتاب دهی کنترل شده راه اندازی و متوقف می کند. این امر از وارد شدن ضربه شدید به کوپلینگ ها، گیربکس ها، تسمه ها و خود موتور جلوگیری کرده و عمر مفید تجهیزات را به طور قابل توجهی افزایش می دهد.
جلوگیری از افت ولتاژ لحظه ای: راه اندازی ناگهانی موتورهای توان بالا می تواند باعث افت شدید ولتاژ در شبکه برق شود. راه اندازی نرم درایو این اثر را به حداقل می رساند.

4. صرفه جویی در مصرف انرژی
تنظیم سرعت بر اساس نیاز: در بسیاری از کاربردها (مانند پمپ ها و فن ها)، بار مصرفی با توان سوم سرعت نسبت مستقیم دارد. با کاهش سرعت موتور از طریق درایو، مصرف انرژی به شدت کاهش می یابد. به عنوان مثال، کاهش سرعت فن از %100 به %80 می تواند مصرف انرژی را تا حدود %50 کاهش دهد.
بهینه سازی فرآیند: تنظیم دقیق سرعت، از کارکرد اضافی و هدر رفت انرژی جلوگیری می کند.

5. گشتاور راه اندازی بالا (با مد SVC)
قابلیت راه اندازی بارهای سنگین: در حالت کنترل برداری بدون سنسور (SVC)، درایو قادر است گشتاور بالایی را از لحظه شروع به کار فراهم کند. این ویژگی برای کاربردهایی مانند میکسرها، پرس ها، بالابرها و یا هر سیستمی که نیاز به غلبه بر اینرسی یا مقاومت اولیه بالا دارد، بسیار حیاتی است.
عملکرد پایدار در سرعت های پایین: SVC به درایو اجازه می دهد تا گشتاور مورد نیاز را حتی در سرعت های بسیار پایین موتور حفظ کند، که در کاربردهای خاصی مانند نوار نقاله های دقیق یا ماشین کاری با دقت بالا مفید است.

6. حفاظت های جامع
محافظت از موتور و درایو: این مدل مجهز به حفاظت های داخلی متعددی در برابر اضافه ولتاژ، افت ولتاژ، اضافه جریان، اضافه بار موتور، اتصال کوتاه، گرمای بیش از حد و ... است. این حفاظت ها از بروز خسارت های پرهزینه جلوگیری کرده و قابلیت اطمینان سیستم را افزایش می دهند.

7. قابلیت های ارتباطی (Modbus RTU)
یکپارچه سازی با سیستم های اتوماسیون: پورت RS485 و پشتیبانی از پروتکل Modbus امکان اتصال آسان درایو به PLC، HMI و سیستم های SCADA را فراهم می کند. این امر نظارت، کنترل و مدیریت مرکزی سیستم را تسهیل می بخشد.

8. ابعاد فیزیکی و نصب آسان
طراحی فشرده: سری GD20 معمولاً ابعاد کامپکت دارد که نصب آن را در تابلوهای برق با فضای محدود آسان می کند.
سهولت سیم بندی: طراحی استاندارد ترمینال ها و ارائه راهنمای نصب، فرآیند سیم بندی و راه اندازی اولیه را ساده تر می نماید.

9. قابلیت برنامه ریزی پارامترها
انعطاف پذیری بالا: طیف وسیعی از پارامترها قابل تنظیم هستند که به کاربر اجازه می دهند تا عملکرد درایو را دقیقاً مطابق با مشخصات موتور و نیازهای کاربردی خود بهینه سازی کند. این شامل تنظیمات مربوط به شتاب گیری، کاهش سرعت، حد جریان، فرکانس های مرجع، ورودی/خروجی ها و ... می شود.
استفاده از درایو INVT GD20-1R5G-S2 مزایای قابل توجهی از نظر انعطاف پذیری کنترلی، صرفه جویی در انرژی، افزایش عمر مفید تجهیزات، کاهش هزینه های اولیه (با استفاده از برق تک فاز و موتور سه فاز) و افزایش قابلیت اطمینان سیستم را به همراه دارد. این مدل، گزینه ای ایده آل برای طیف وسیعی از کاربردهای صنعتی متوسط تا سنگین، صنعتی و تجاری است.

کاربرد اینورتر درایو GD20-1R5G-S2

GD20-1R5G-S2 یک اینورتر/درایو فرکانس متغیر برای کنترل دور موتور سه فاز است، معمولاً در شرایطی که برق ورودی تک فاز دارید و می خواهید یک موتور سه فاز با توان حدود 1.5 کیلو وات را راه اندازی و کنترل کنید.

کاربردهای اصلی

تغییر سرعت موتور

• کم و زیاد کردن دور
• تنظیم نرم سرعت متناسب با نیاز دستگاه

راه اندازی نرم

• جلوگیری از ضربه مکانیکی هنگام استارت
• کاهش جریان هجومی نسبت به راه اندازی مستقیم

توقف نرم

• کاهش ضربه به شفت، کوپلینگ، تسمه و گیربکس
• کنترل بهتر زمان توقف

تغییر جهت چرخش

• راستگرد / چپگرد کردن موتور بدون مدار پیچیده

حفاظت از موتور

• اضافه جریان
• اضافه ولتاژ / افت ولتاژ
• اضافه بار
• دمای بالا
• برخی خطاهای اتصال یا عملکرد غیرعادی

صرفه جویی در انرژی

• مخصوصاً در بارهای گشتاور متغیر مثل فن و پمپ

کاربرد در دستگاه ها

این مدل بیشتر برای کارهای نیمه سنگین و صنعتی مناسب است، مثل:
پمپ

• تنظیم دبی و فشار
• کاهش ضربه قوچ

فن و هواکش

• تنظیم دور برای کنترل جریان هوا
• کاهش مصرف برق و صدا

نوار نقاله

• تنظیم سرعت حرکت

میکسر صنعتی
ماشین آلات بسته بندی
ادوات نجاری
اسپیندل ها یا موتورهای عمومی
سیستم هایی که برق سه فاز ندارند

مزیت مهم این مدل

نکته مهم این مدل این است که:

• ورودی: تک فاز 220 ولت
• خروجی: سه فاز 220 ولت

یعنی در کارگاه ها، مغازه ها یا مکان هایی که برق سه فاز ندارند، می توانید یک موتور سه فاز را راه اندازی کنید.
این درایو برای چه کاربردهایی خیلی مناسب نیست:

• بارهای خیلی سنگین
• استارت های پرفشار
• پرس، جرثقیل، بالابر، آسانسور
• کمپرسورهای سنگین
• کاربردهای با گشتاور خیلی بالا در دور پایین

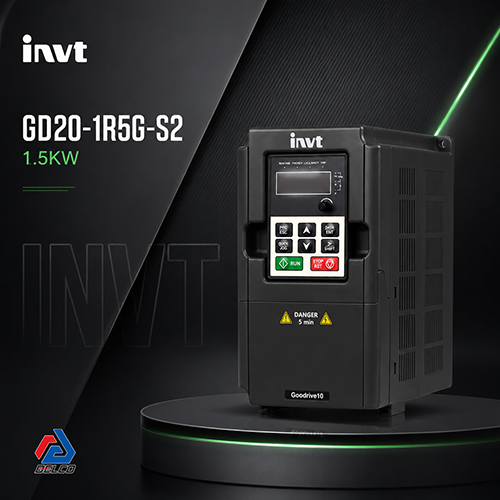

نکات مهم هنگام انتخاب درایو GD20-1R5G-S2

در انتخاب اینورتر INVT مدل GD20-1R5G-S2 چند نکته بسیار مهم وجود دارد که اگر رعایت شوند، دستگاه بدون مشکل کار می کند و عمر بیشتری خواهد داشت. موارد زیر دقیقاً همان نکاتی هستند که تکنسین ها هنگام انتخاب این مدل بررسی می کنند:

1. تناسب توان درایو با موتور
این مدل مخصوص موتورهای 1.5 کیلو وات (حدود 2 اسب بخار) سه فاز با ولتاژ 220 ولت است.
قبل از انتخاب موارد زیر را مطمئن شوید:

• پلاک موتور: ولتاژ سه فاز 220V باشد (نه 380 ولت)
• جریان نامی موتور از جریان خروجی درایو بالاتر نباشد
• اگر موتور 380 ولت باشد باید درایو دیگری انتخاب شود.

2. ورودی برق تک فاز یا سه فاز
اینورتر GD20-1R5G-S2 ورودی تک فاز 220V و خروجی سه فاز 220V دارد.
برای مکان هایی که دسترسی به برق سه فاز ندارند بسیار مناسب است. اما اگر ورودی شما سه فاز است، این مدل انتخاب درستی نیست.

3. نیازهای کنترلی
پیش از انتخاب مشخص کنید:

• نیاز به کنترل دقیق گشتاور دارید لازم است یا خیر.
• نیاز به رویکردهای کنترلی مثل V/F یا Sensorless Vector دارید (GD20 هر دو مد کنترلی را دارد ولی روش vector آن ساده تر است).
• بررسی کنید مقاومت ترمز لازم است یا خیر.

4. مقدار فضای تابلو و تهویه
درایو باید:

• حداقل 10 سانتی متر فضای آزاد بالا و پایین وجود داشته باشد.
• دمای محیط زیر 40 درجه باشد.
• از گرد و غبار، رطوبت و گازهای خورنده دور باشد.
• GD20 در محیط های گرم بدون تهویه مشکل حرارتی در عملکرد دارد.

5. کیفیت کابل کشی و حساب کردن نویز (EMI)
این مدل نسبت به نویز حساس است، پس:

• کابل موتور در صورت امکان شیلددار باشد.
• سیم ارت حتماً وصل گردد.
• فاصله کابل قدرت از کابل فرمان رعایت شود.

برای محیط های صنعتی با نویز زیاد، ممکن است نیاز به فیلتر EMC یا راکتور ورودی/خروجی باشد.

6. سیستم کنترل فرمان
قبل از انتخاب اینورتر مشخص کنید:

• دستور و فرمان از طرف PLC اعمال می گردد یا کلیدهای دستی؟
• به خروجی رله نیاز دارید یا نه؟

GD20 ورودی و خروجی های استاندارد دارد اما قابلیت های پیشرفته مدل های بالاتر را ندارد.

7. دقت در انتخاب مقاومت ترمز (در صورت نیاز)
برای توقف سریع یا بار با اینرسی بالا، مقاومت ترمز مناسب باید انتخاب شود؛
مدل GD20 پورت ترمز دارد اما مقاومت باید جداگانه خریداری گردد.

8. قیمت و اقتصادی بودن
سری GD20 یک مدل اقتصادی است؛ برای پروژه های با بودجه کم بسیار مناسب است،
اما اگر نیاز به قابلیت های پیشرفته دارید، سری های GD300، GD350 یا Goodrive 100-200 انتخاب بهتری هستند. در صورت نیاز به مشاوره و کسب اطلاعات بیشتر می توانید با کارشناسان دلکو صنعت تماس بگیرید.
